Запобіжна арматура

Каталог запобіжної арматури

Запобіжна арматура - вироби, які не впливають на режим роботи системи доти, доки параметри в межах норми, а спрацьовують лише у позаштатній ситуації. Напрям налічує 59 позицій та чотири підгрупи. Логіка підбору однакова для всіх: виріб рахують не під діаметр труби, а під потужність генератора й граничний тиск найслабшого елемента контуру.

Асортимент охоплює запобіжні клапани з уставками від 1,5 до 16 бар, групи безпеки котла у зборі на 1", повітровідвідники автоматичного типу разом з дегазаторами, сепаратори шламу з магнітом, а контроль режиму дають манометри та термоманометри. Бренди: Icma, Thermo Alliance, ITAP, HERZ, Afriso, Giacomini, Regulus.

Чому групу безпеки не можна відсікти краном?

Відповідь проста: відсічений запобіжний клапан перестає бути захистом. Caleffi формулює вимогу як пряму заборону - кран на лінії до котла не можна перекривати жодним способом, а максимальна відстань від котла становить 1 м. ITAP додає те саме іншими словами: між клапаном та генератором не повинно бути запірних пристроїв, монтаж виконують у верхній частині генератора або на подавальній лінії якомога ближче, не далі метра. Сюди ж належить вимога до перерізу: підвідну трубу не звужують, її діаметр щонайменше дорівнює входу клапана.

Сама група у зборі має три елементи. Afriso описує склад так: манометр зі шкалою 0/4 бар діаметром 63 мм, швидкий повітровідвідник з функцією aqua stop, мембранний запобіжний клапан у формованій ізоляції. Уставка штатних моделей - 3 бар, максимальна робоча температура 120 °C, приєднання G1 внутрішнє. Прив'язка до потужності прямолінійна: версія на G1 розрахована до 50 кВт, модель Maxi на тому ж G1 - до 100 кВт у закритій системі за EN 12828, далі йдуть G1 1/4 на 200 кВт та G1 1/2 на 350 кВт.

Манометр у складі групи не декоративний. Watts для моделі M1-80-R заявляє відповідність EN 837-1 з класом точності 1,6 та шкалами 0÷4, 0÷6, 0÷10, 0÷16 бар, Afriso для HZ 80 указує клас 2,5 зі шкалою 0/4 бар за максимальної температури середовища 60 °C. Термоманометр поєднує обидві величини: у Watts TIRM-ABS 80 шкала тиску 0-4 або 0-6 бар, шкала температури 0-120 °C, клас 2 за температурою та 2,5 за тиском, захист IP 31. Приєднання буває радіальним і осьовим, тому під кожну схему підбирають свій варіант.

Симптом, причина, рішення

Скидна лінія та перевірка

Вимоги до скиду виробники формулюють у цифрах. Caleffi задає діаметр скидної труби не менше діаметра вихідного штуцера клапана, довжину не більше 2 м та не більше двох колін; при перевищенні переходять на наступний діаметр, проте не далі чотирьох метрів і трьох колін. Трубу вкладають з уклоном униз; вихід лишають відкритим і добре видимим, розташованим так, щоб спрацювання нікого не травмувало. Якщо скид іде через воронку, її переріз беруть щонайменше вдвічі більшим за вихід клапана. Watts радить замість коліна гнуте відведення радіусом не менше трьох діаметрів труби.

Прокачувати клапан потрібно регулярно. Caleffi радить раз на рік повертати рукоятку для продування сідла та прив'язує періодичність до EN 806-5: запобіжні пристрої контролюють щонайменше кожні 12 місяців. Підбір за пропускною здатністю залежить від школи розрахунку. Afriso через допуск TÜV дає дозволену потужність котла: G1/2 x G3/4 - 50 кВт за уставок 2,5 та 3 бар, G3/4 x G1 - 100 кВт, Rp1 x Rp1 1/4 - 200 кВт. Watts наводить фізичну пропускну здатність тих самих розмірів значно вищою, тому цифри двох виробників не змішують у одному розрахунку. Watts окремо подає правило перевірки: витрата пари в кілограмах за годину має бути не меншою за потужність котла в кіловатах, поділену на 0,58, а котли понад 580 кВт захищають щонайменше двома клапанами.

Повітря та шлам: два різні вузли

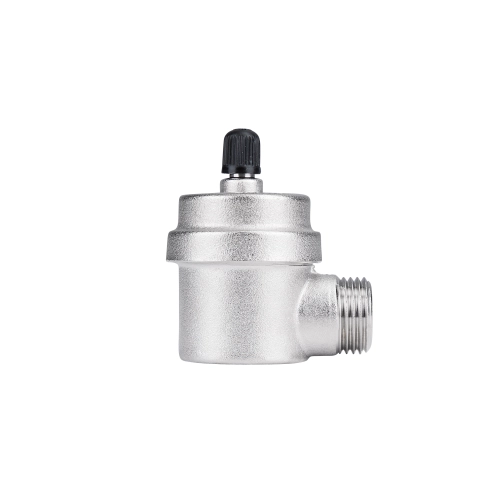

Автоматичний поплавковий відвідник має неочевидне обмеження. У Caleffi MINICAL максимальний робочий тиск становить 10 бар, а максимальний тиск випуску повітря - лише 2,5 бар, тобто за вищого тиску виріб повітря вже не виводить. Робочий діапазон - 0-120 °C; приєднання G 3/8" та G 1/2". Там, де огляд неможливий, виробник радить замінити колпачок на гігроскопічний запобіжний. На радіаторі працює інший принцип: гігроскопічна вставка з целюлозних дисків змінює об'єм, реагуючи на вологу.

Сепаратор повітря ставлять у найгарячішій точці, бо розчинність газу там найнижча: Spirotech указує вихід води з нагрівача, Caleffi - ділянку після котла на всмоктуванні насоса. Він коалесцує мікробульбашки до повного видалення, чого звичайний відвідник не робить. Шламовідділювач, навпаки, працює на зворотній лінії перед котлом та ловить частинки від 5 мкм разом з магнетитом. У сітчастих моделей магазину фактична тонкість фільтрації інша - 300 та 400 мкм, зате магнітна індукція в карточці заявлена 12000 Гаус.

Купити запобіжну арматуру у Ковелі: ціна, доставка й підбір

• Купити запобіжну арматуру можна онлайн з доставкою по Україні або в магазинах Аквамайстер у Ковелі.
• Ціна й наявність за кожною уставкою оновлюються щодня, тому група безпеки комплектується за один раз.
• Нова Пошта доставляє клапани за 1-3 дні, групу безпеки відправляємо одним місцем.
• Ковельським покупцям зручніше забрати клапан на вул. Ветеранів, 3 або на вул. Модеста Левицького, 20.
• Розрахуватися можна безготівковим переказом чи готівкою курʼєру в день отримання.
• Менеджер підбере уставку клапана під потужність котла та граничний тиск системи.
