Запірно-регулююча арматура

Асортимент запірно-регулюючої арматури

Запірно-регулююча арматура - вироби, які не просто відкривають чи закривають потік, а задають його частку й температуру. Група налічує 111 позицій та шість напрямів, причому підбір іде не за діаметром приєднання, а за пропускною здатністю kvs: саме вона визначає, чи зможе клапан керувати потоком у реальній схемі. Другий обов'язковий параметр - допустимий перепад тиску, бо він обмежує роботу і поворотних, і сідельних конструкцій.

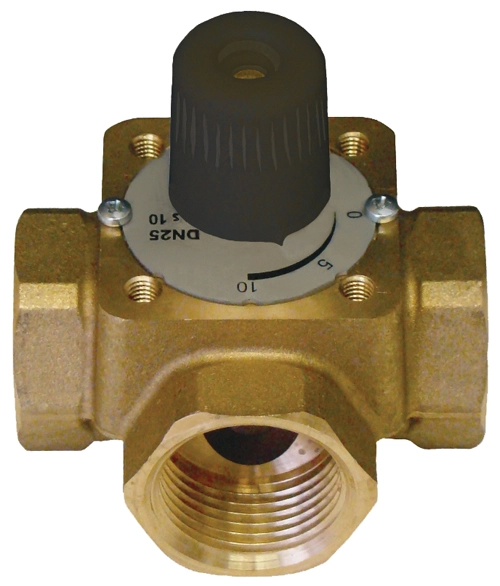

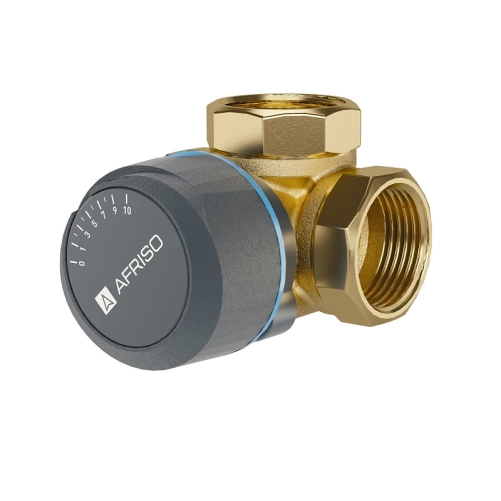

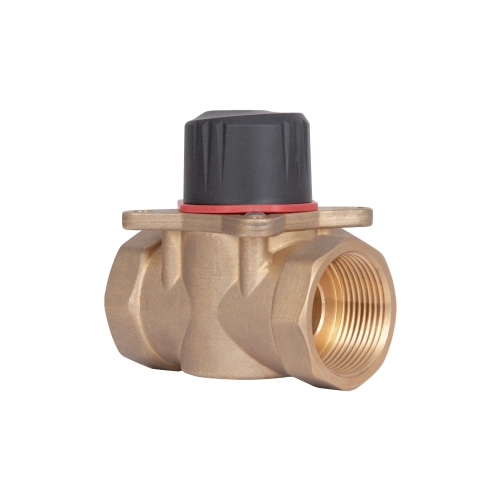

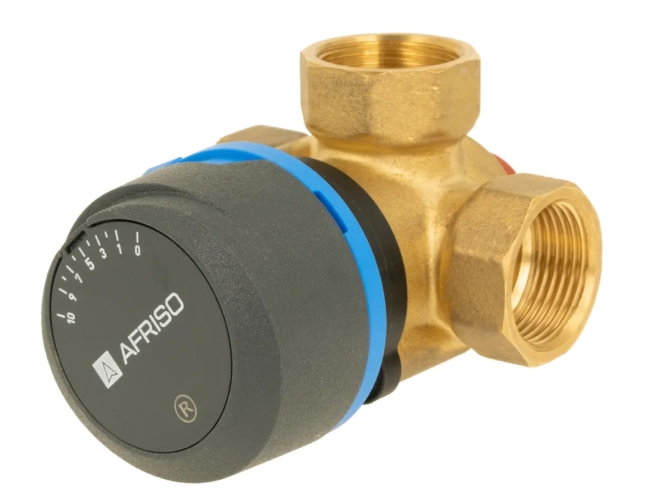

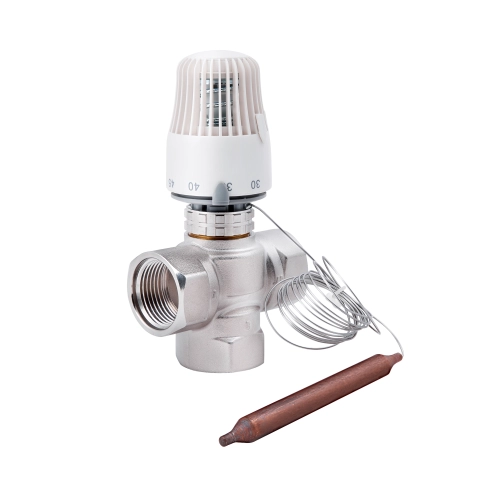

Основу напряму складають триходові клапани на 1"-1 1/2", термостатичні змішувальні клапани з фіксованими та регульованими діапазонами, чотирьохходові клапани для твердопаливного контуру, редуктори тиску у поршневому та мембранному виконанні, а керують ними сервоприводи на 230 В та 24 В. Бренди: ESBE, Afriso, HERZ, Icma, Laddomat, Thermo Alliance, Regulus.

Завищений kvs перетворює регулювання на вимикач

Авторитет клапана - відношення перепаду на повністю відкритому клапані до суми перепадів на клапані й решті контуру. Інженерна практика ділить діапазони так: від нуля до 25 % регулювання нестабільне, 25-50 % дає задовільний результат за розумного перепаду, 50-100 % - добрий, проте ціною високого перепаду; на практиці клапани підбирають з авторитетом 35-75 %. Наслідок завищеного kvs описаний прямо: клапану доводиться працювати біля закритого положення, регулювання вироджується в режим «відкрито-закрито», температура в приміщенні коливається, а привід зношується швидше.

Ряд kvs у поворотних клапанах ESBE VRG130 дає орієнтир: DN15 - від 0,4 до 4; DN20 - 2,5; 4; 6,3; DN25 - 6,3 та 10; DN32 - 16; DN40 - 25; DN50 - 40 м³/год. Діапазон регулювання Kvs до Kvs min для порту A-AB становить 100. Сідельний Danfoss VF3 має той самий ряд kvs, але рухається лінійним ходом 10-73 мм замість повороту, а протікання нормує у відсотках від kvs: по лінії A-AB не більше 0,03 %, по лінії B-AB до 1,0 %.

Редуктор тиску виходить з ладу не від зносу пружини. Caleffi описує механізм так: домішки осідають на сідлі клапана, виникає протікання, і тиск за редуктором поступово зростає. Рішення виробник формулює прямо - поставити фільтр перед редуктором; у власних моделях сітка з нержавіючої сталі має комірку 0,51 мм. Вбудований фільтр потрібно періодично перевіряти й промивати, а роботу редуктора контролювати щонайменше раз на 12 місяців, причому після чищення налаштування не змінюють. Окремо виробник застерігає від кавітації: вона дає ерозію в зоні ущільнення, тому співвідношення тисків до та після редуктора тримають 2:1 і не вище 3:1.

Характеристики, за якими підбирають клапан

Твердопаливний контур: чому обратка має бути теплою

Caleffi описує механізм без узагальнень: холодні зони в котлі або димоході знижують температуру газів нижче точки роси, водяна пара конденсується на деталях котла разом із сажею та частиною вуглеводнів димових газів, що дає відкладення зі смолою. Далі відкладення призводять до прискореної корозії елементів котла; вони знижують ефективність теплообмінника та самі є горючими. Антиконденсаційний клапан тримає зворотну лінію теплою: байпас повністю закривається, коли температура перевищує уставку на 10 °C, а точність спрацювання виробник дає ±2 °C.

Чотирьохходовий клапан працює подвійним змішуванням та піднімає температуру зворотної лінії вище за результат триходового, тому ризик конденсації падає ще більше. Уставки ESBE VTC300 - 45, 55, 60, 70, 80 °C зі змішаною температурою 47, 57, 62, 72, 82 °C відповідно; kvs цих моделей лежить у межах 2,8-3,2 м³/год. Варто врахувати: універсальної цифри мінімальної температури зворотної лінії виробники не дають та відсилають до інструкції конкретного котла.

Гаряча вода й привід

Для санітарної води діє EN 15092: стандарт описує проточні змішувальні клапани між водонагрівачем і точкою водорозбору, розміри DN 15-DN 50, а призначення формулює як підтримання температури розподілу в межах 45-65 °C. Там само є пряме застереження: ці клапани не призначені керувати температурою в самій точці користування, для неї існують EN 1111 та EN 1287. Caleffi для серії із захистом від опіку заявляє саме EN 1111 та EN 1287, точність ±2 °C, максимальну температуру на вході 85 °C, а також умову роботи: різниця між гарячим входом та змішаним виходом щонайменше 10 °C.

Поворотний привід ESBE ARA600 має момент 6 Н·м і кут повороту 90°, а керується триточковим сигналом. Живлення - 230 В або 24 В, клас захисту IP41, робоча температура середовища від -5 до +55 °C. Час повороту на 90° залежить від моделі: 30, 60, 120, 240 секунд. Термоелектричні приводи працюють інакше: у RBM серії 306 хід становить 4 мм, номінальне усилля 110 Н, споживання 2,5 Вт, різьба накидної гайки M30x1,5, а відкриття триває близько 3 хвилин за 230 В та близько 5 хвилин за 24 В. Закриття відбувається після зняття живлення за рахунок остигання елемента. Нормально закрите та нормально відкрите виконання різняться саме станом без напруги.

Купити запірно-регулюючу арматуру у Ковелі: ціна, доставка й підбір

• Купити запірно-регулюючу арматуру можна онлайн з доставкою по Україні або в магазинах Аквамайстер у Ковелі.
• Ціна й наявність за кожною серією оновлюються щодня, тому вузол змішування комплектується за один раз.
• Відправлення Новою Поштою триває 1-3 дні, дрібні вузли проходять у поштомат.
• Самовивіз доступний з двох точок у Ковелі: вул. Модеста Левицького, 20 і вул. Ветеранів, 3.
• Оплата проходить карткою онлайн або накладеним платежем при отриманні.
• Менеджер підбере kvs під розрахункову витрату та підкаже сумісний привід.
