Техніка швидкого монтажу - готові вузли котельні заводського складання, які ставлять замість збирання тієї самої схеми з окремих кранів і клапанів на об'єкті. HERZ описує виграш прямо: з монтажу зникає складання окремих гідравлічних компонентів на місці, разом з їх калібруванням та припасуванням. Традиційний спосіб забирає час і місце, а ще підвищує ймовірність помилок. Afriso додає ще один аргумент на користь модуля: кожен вузол проходить заводську перевірку на герметичність.

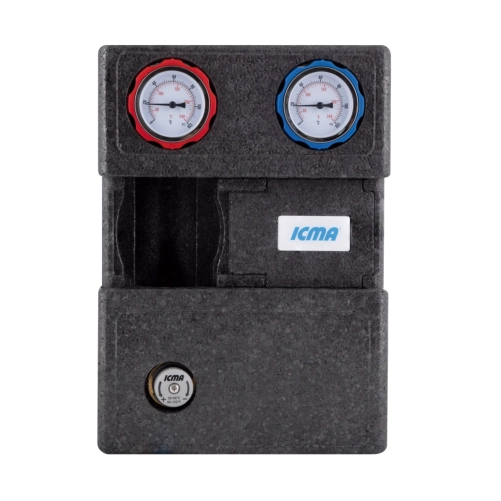

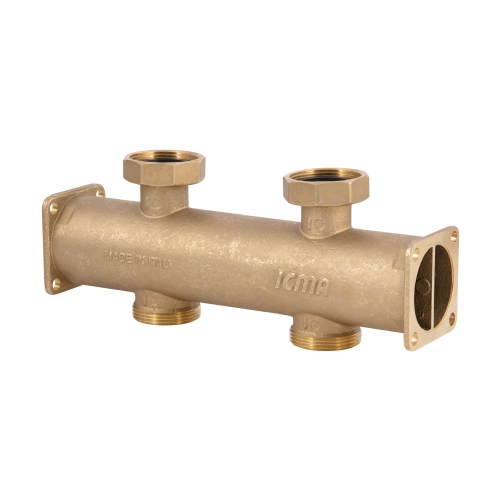

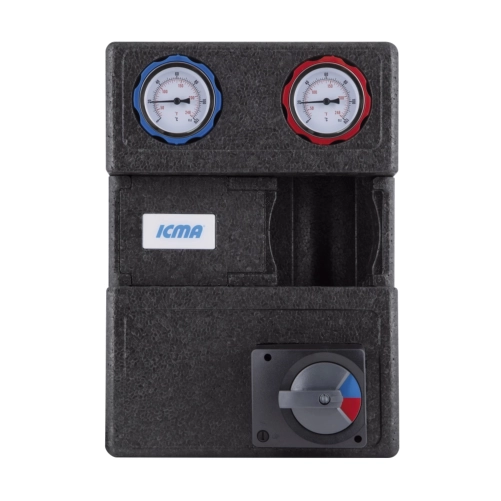

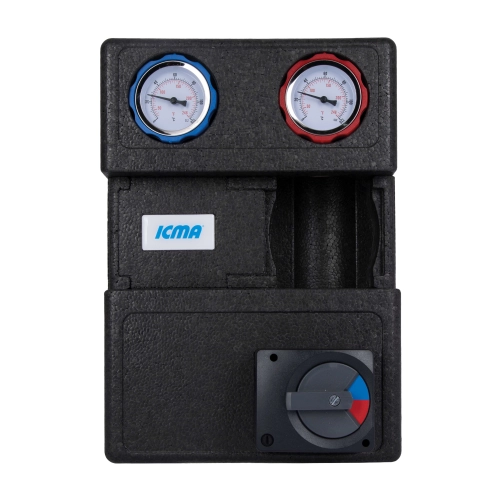

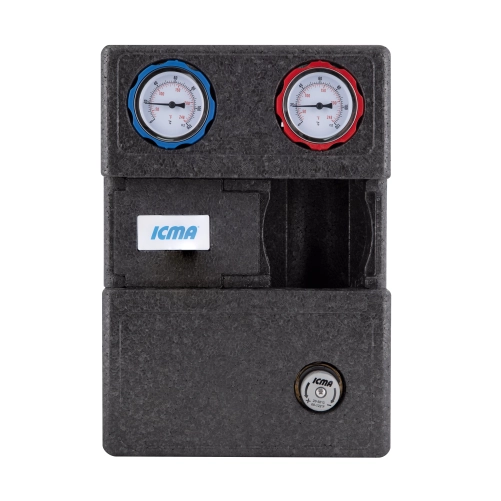

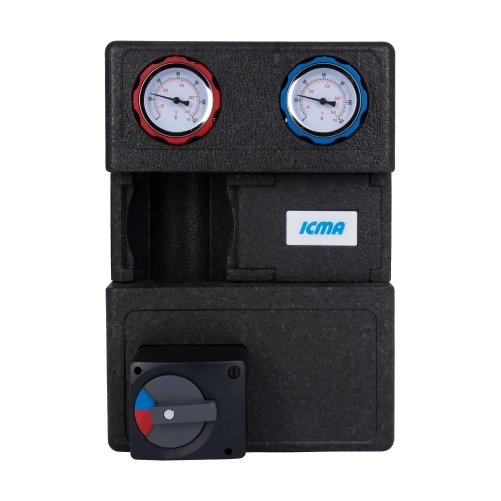

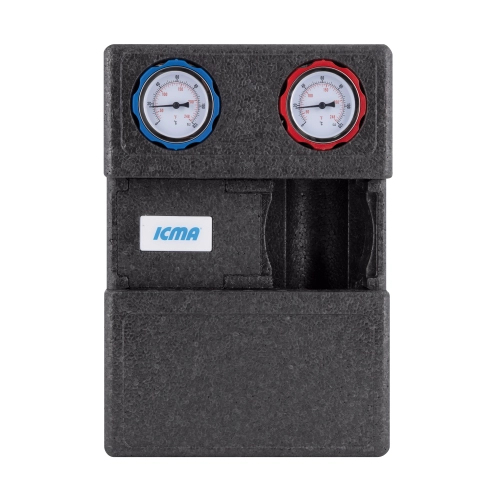

Напрям складається з трьох підгруп: насосні групи на 1"-1 1/2", гідравлічні стрілки на 50 та 75 кВт, розподільчі колектори для насосних груп на 2-5 виходів. Поряд беруть циркуляційні насоси, бо групи постачаються без них, а також сепаратори шламу для захисту мокрого ротора. Бренди: Icma, Thermo Alliance.

EEI 0,23: що саме вимагає регламент

Циркуляційний насос без сальника підпадає під екодизайн. Регламент 641/2009 задав поріг індексу енергоефективності на рівні 0,27 починаючи з січня 2013 року, а з серпня 2015 року знизив його до 0,23 і поширив уже й на насоси, вбудовані у вироби. Орієнтир для найкращих моделей той самий документ називає окремо: EEI не більше 0,20. Сам індекс означає відношення фактичного зваженого споживання до еталонного, розрахованого за формулою через гідравлічну потужність, тож менше значення означає кращий насос.

Поправка 622/2012 додала визначення вбудованого насоса з чотирма ознаками: корпус розрахований на монтаж усередині виробу, швидкість задає сам виріб, умови безпеки непридатні для автономної роботи, а насос визначений як частина схвалення виробу. З 1 січня 2013 року позначення EEI обов'язкове на табличці автономного насоса та в документації; Europump радить писати його з посиланням на частину стандарту, наприклад EEI ≤ 0,23 – PART2.

Що робити в типових ситуаціях

Колектор під групи виробники роблять модульним. Afriso у серії KSV 125 задає міжосьову відстань виходів 125 мм, приєднання G1½ з накидною гайкою, номінальну потужність 70 кВт за витрати 3 м³/год; межі становлять 6 бар та 110 °C, ізоляція формована з EPP, у комплекті дві настінні скоби. Виконання йдуть на 2, 3, 4, 5 насосних груп, а модуль гідравлічного розмежування докомплектовується окремо: версія на 70 кВт відповідає витраті 3 м³/год, версія на 160 кВт - 7 м³/год. ESBE у своїй лінійці робить так само: частина колекторів має вбудовану функцію розмежування потоків, частина ні.

Типорозмір насоса й довжина корпусу

Grundfos у лінійці UPM3 випускає корпуси на 130, 150, 180 мм, а приєднання в'яже з номінальним діаметром: DN15 - R 1/2" з гайкою G 1", DN25 - R 1" з гайкою G 1 1/2", DN32 - R 1 1/4" з гайкою G 2". Код напору в позначенні теж фіксований: 20 відповідає 2 м, 40 - 4 м, 50 - 5 м, 60 - 6 м, 70 - 7 м, 75 - 7,5 м, 105 - 10,5 м, 145 - 14,5 м. Wilo у Yonos PARA дає корпуси 110, 130, 180 мм, різьби Rp ½ до Rp 1¼, максимальний напір 7,6 м та EEI 0,21.

Режими в обох виробників однакові за логікою: пропорційний тиск, постійний тиск, постійні обороти у трьох ступенях, плюс автоадаптація. Зовнішнє керування йде цифровим сигналом ШІМ, і в профілі для опалення за відсутності сигналу насос переходить на максимум. Аналогового входу 0-10 В у документації цих серій немає, тому схему автоматики під нього не проєктують.

Мокрий ротор, сухий хід, магнетит

Підшипники мокрого ротора змащуються самою перекачуваною рідиною, а камера ротора заповнена водою й розвоздушується через отвір у валу. Через таку конструкцію поширений міф про сухий хід варто уточнити: Wilo прямо пише, що короткочасний сухий хід насосу не шкодить, а помилку сухого ходу викликає повітря в насосі. Залипання виробники пояснюють не простоєм, а відкладеннями: у Grundfos деблокувальний пристрій розрахований так, щоб зірвати ротор, прихоплений накипом, а за блокуванням через відкладення вихідний сигнал виставляється на 90 %.

Магнетит для сучасного насоса небезпечніший за накип. Ротори високоефективних моделей постійно намагнічені, тому дрібні залізні частинки збираються на них навіть за вимкненого насоса, а далі потрапляють у підшипникові вкладиші й забивають робоче колесо. Spirotech наводить наслідок у цифрах: ефективність нового насоса падала на 10-15 %, а з часом могла зменшитися вдвічі. Caleffi щодо власного магнітного сепаратора вимагає ставити його за напрямком стрілки на зворотній лінії перед котлом; стояти він має перед насосом та корпусом вертикально.

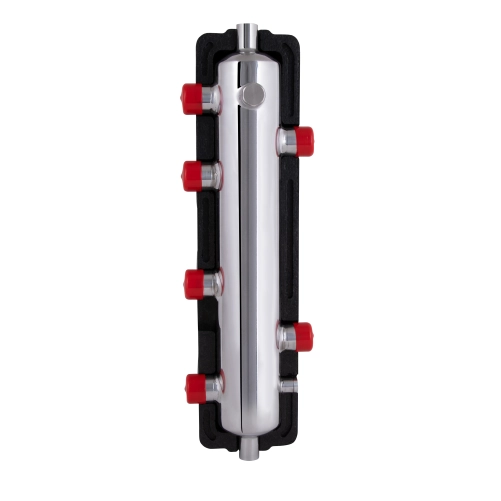

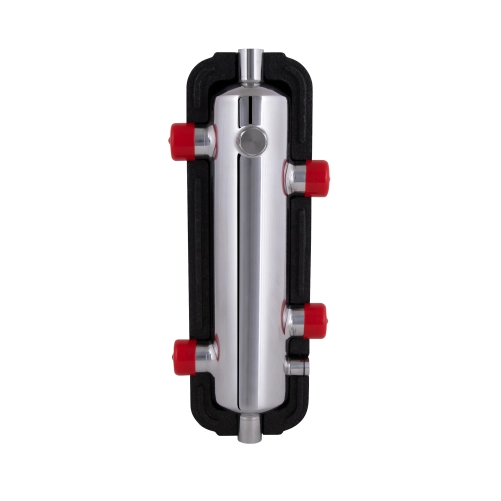

Гідравлічну стрілку підбирають за витратою, а не за діаметром труби. Caleffi формулює правило однозначно: розрахунковим беруть той контур, у якого витрата вища; для різьбових виконань максимальна витрата становить 0,7 л/с на 1", 1,1 л/с на 1 1/4", 1,6 л/с на 1 1/2", 2,3 л/с на 2". Інженерні довідники додають обмеження за швидкістю: у низькопотерному колекторі швидкість тримають не вище 0,3 м/с за втрати 5 Па на метр, а друге джерело називає межу 0,5 м/с і мінімальну відстань між подачею та зворотною лінією у чотири діаметри корпусу. Діаметр самого корпусу беруть у 2,5-3 рази більшим за діаметр приєднаної труби.
