Радіаторні крани - арматура для під'єднання опалювального приладу до системи, де один вентиль відповідає за витрату теплоносія, а другий дає змогу відсікти радіатор без зупинки решти контурів. Термостатичні вентилі нормує EN 215: стандарт задає визначення, вимоги, методи випробувань для двоходових термостатичних клапанів з передналаштуванням або без нього, призначених для радіаторів водяних систем з температурою води до 120 °C та номінальним тиском PN 10. Там само описані розміри, матеріали, приєднання чотирьох серій прямого й кутового виконання.

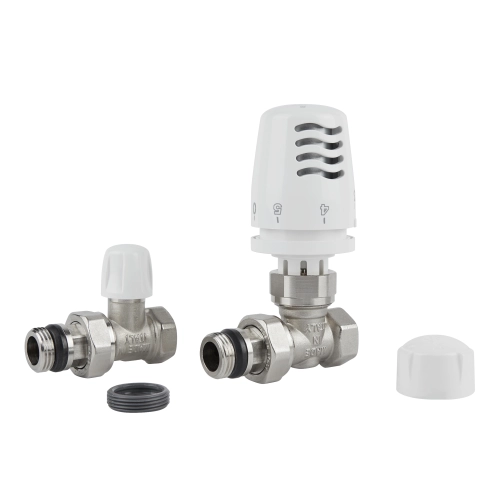

Аквамайстер пропонує радіаторні комплекти прямого та кутового виконання, вентилі ручного регулювання на 1/2" й 3/4", вентилі радіаторні термо під термоголовку, термоголовки на батарею з рідинним термоелементом, а також крани Маєвського на 1/2" та 3/4". Бренди: Icma, Thermo Alliance, Giacomini, HERZ, Hi-Therm.

Критерій вибору: різьба приєднання головки

Головна причина несумісності - не діаметр вентиля, а різьба під термоголовку. Giacomini приєднує головку R470H накидною гайкою M30 x 1,5 мм, IMI Heimeier для головки K указує ту саму M30x1,5, тоді як HERZ випускає серії 7230, 7260, 7262 з різьбою M 28 x 1,5, а Danfoss приєднує свої елементи через окремі адаптери. У каталозі водночас лежать позиції з 30х1,5 та з 28х1,5, тому пару вентиль плюс головка перевіряють за цим параметром до оплати, а не після.

Другий критерій - діапазон налаштування. IMI Heimeier для головки K заявляє 6-28 °C, виконання з нульовою позицією працює від 0 °C, варіант з виносним датчиком - 6-27 °C, басейновий - 15-35 °C. Danfoss дає 8-28 °C з прив'язкою поділок за Xp = 2 K: сніжинка відповідає 8 °C, одиниця 12 °C, двійка 16 °C, трійка 20 °C, четвірка 24 °C, п'ятірка 28 °C. Giacomini нормує 8÷30 °C з положенням сніжинки на 8 °C, Caleffi для серії 200 - 7-28 °C із шкалою від сніжинки до п'ятірки. Тобто поділка 3 дає приблизно 20 °C майже в усіх виробників, проте крайні значення шкали різняться.

Умова на об'єкті та її рішення

Що саме нормує EN 215 і навіщо передналаштування

Стандарт класифікує чотири показники з граничними значеннями. Гістерезис не повинен перевищувати 1 K, вплив перепаду тиску - теж 1 K, вплив температури води за її зміни на 30 K - 1,5 K для виконання зі вбудованим датчиком та 0,75 K для виконань з передавальним елементом, час реакції - не більше 40 хвилин. Заявлені виробником величини публікують літерними кодами: у сертифікаті DIN CERTCO стоїть C для гістерезису, D для впливу перепаду, W для впливу температури води, Z для часу реакції, CA для точності регулювання. Giacomini R470H має CH 0,4 K, WH 1,2 K, DH 0,55 K, ZH 26 хвилин; IMI Heimeier для головки K заявляє гістерезис 0,15 K та час реакції 19 хвилин.

Передналаштування задає витрату через прилад. У Danfoss RA-N є позиції від 1 до 7 плюс N, де N - повністю відкрите заводське положення, придатне також для промивання забрудненої системи. Значення kv для 1/2" кутового та прямого виконання йдуть від 0,04 до 0,47 м³/год за позиціями, тоді як kvs становить 1,00 м³/год; для 3/4" кутового kvs дорівнює 1,40, для прямого - 1,42 м³/год. Максимальний перепад тиску на клапані - 0,6 бар, максимальна робоча температура - 120 °C. IMI Heimeier у V-exact II застосовує безступеневе передналаштування з kvs 0,86 м³/год для 1/2" та вказує відповідність DIN EN 215 серії D.

Ручний вентиль, замикаючий вентиль, повітровідвідник

Ручний вентиль фіксує положення затвора, а не температуру повітря: датчика й термоелемента в ньому немає, тому після зміни погоди положення доводиться правити вручну. Термостатичний корпус працює лише з головкою, а так званий термостатизований варіант приймає і ручну ручку, і головку після її зняття. Замикаючий вентиль на зворотній лінії виробник призначає для індивідуального відсічення радіатора під час обслуговування; у лінійці Danfoss RLV є виконання DN 10, DN 15, DN 20 у прямому й кутовому варіанті. Частина моделей іде із самоущільнювальними хвостовиками, частина - з приєднанням під прес.

Повітровідвідник знімає газ, що виділився під час заповнення системи. Ручні моделі випускають у розмірах 1/8", 1/4", 3/8", 1/2" з номінальним тиском 10 бар та максимальною робочою температурою 95 °C, у поворотних виконаннях - 80 °C. Автоматичний поплавковий відвідник працює до 110 °C за максимального перепаду 4 бар; у Valtec VT.502.N приєднання G 1/2" зовнішнє, мінімальний робочий тиск 0,02 МПа, оптимальний діапазон 0,2-0,7 МПа, а допустима температура навколо приладу - до +60 °C. Теплову потужність радіатора виробники приводять до ΔT 50 K за EN 442, де ΔT рахують як середню температуру теплоносія мінус температура приміщення; перерахунок на інший режим роблять через показник ступеня близько 1,3.
