Манометри: вимірювання тиску в опаленні та воді

Манометри

Питання, які часто задають

Навіщо потрібен манометр у системі опалення?

Він показує стан системи одним поглядом, і саме за ним діагностують більшість проблем. Падіння тиску означає витік або проблему з розширювальним баком, зростання при нагріванні понад норму вказує на несправний бак, стрибки при роботі насоса свідчать про повітря в контурі. Манометр ставлять у складі групи безпеки котла, а також на вводі води й на насосних станціях.

Який тиск має бути в системі?

Для закритої системи приватного будинку робочий діапазон у холодному стані це приблизно півтори атмосфери, а при нагріванні тиск піднімається до двох з половиною. Точні значення дає паспорт котла. Головне правило таке: тиск не повинен наближатися до уставки запобіжного клапана, зазвичай трьох атмосфер, і не повинен падати нижче мінімуму, при якому котел блокується.

Чому тиск падає між доливаннями?

Це завжди витік, питання лише в тому, де він. Найчастіші місця це різьбові з'єднання, ущільнення насоса, автоматичний повітровідвідник, який підтравлює, і запобіжний клапан, що не тримає. Окремий випадок це прихована розводка в стяжці, і там витік проявляється теплою плямою на підлозі. Якщо тиск падає повільно, але постійно, систему опресовують і шукають місце, а не доливають воду щотижня.

Чому тиск стрибає при нагріванні?

Помірне зростання при нагріванні це нормальна фізика: вода розширюється. Але якщо тиск підскакує до спрацювання запобіжного клапана, значить розширювальний бак не виконує свою роботу. Причини дві: втрачений тиск повітря в камері бака або порвана мембрана. Перевіряють це манометром через ніпель при скинутому тиску в системі, і в більшості випадків достатньо підкачати бак до потрібного значення.

Бажаєте купити манометри

Манометри це прилади для вимірювання тиску рідини чи газу в трубопроводі, які показують його на стрілковій шкалі в барах. У водопроводі й опаленні манометр ставлять на котел і колектор або після редуктора, щоб бачити робочий тиск і вчасно помітити його падіння або стрибок.

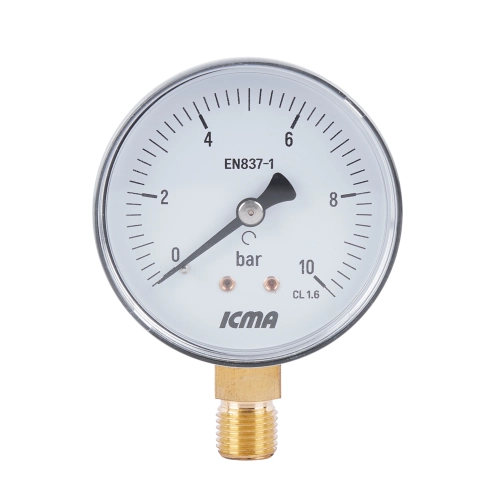

У продажу манометри з різьбою 1/4" і корпусом діаметром 50 або 63 мм. Thermo Alliance Standart пропонує компактні моделі Ø50 зі шкалами від 4 до 10 бар, серія Forte має корпус Ø63 з гліцериновим заповненням і шкалами від 4 до 16 бар. Італійська Icma пропонує серії 243 із заднім і 244 з нижнім підключенням на 6 і 10 бар, є також манометри TATRA-Line і Aquatica на 10 бар.

Як вибрати шкалу та тип підключення

Шкалу підбирають із запасом. Icma у паспорті серій 243 і 244 допускає робочий статичний тиск до 75 % шкали, а при змінному тиску лише до 60 %. Робочий тиск у системі опалення котла зазвичай тримають у межах 1-2 бар, тому для нього достатньо шкали 0-4 або 0-6 бар, а для водопроводу беруть 0-6 чи 0-10 бар. Манометри Icma за даними виробника мають клас точності 1,6 за EN 837-1 і розраховані на середовище до +60 °C.

Усередині стрілкового манометра працює трубчаста пружина Бурдона: під тиском вона розгинається й повертає стрілку. Якщо поруч працює насос і стрілка постійно коливається, краще взяти прилад із гліцериновим заповненням: WIKA пояснює, що рідина гасить піки тиску й вібрацію та захищає механізм. Нижнє, або радіальне, підключення зручне для вкручування в трубу знизу, заднє, або аксіальне, для щитів і розподільних колекторів котельні.

Яка задача	Що для цього беруть	Про що не забути
Контроль тиску в системі опалення	Шкала 0-4 або 0-6 бар	Робочий тиск не вище трьох чвертей шкали
Тиск у водопроводі після регулювання	Шкала 0-6 або 0-10 бар	Манометр ставлять на отвір 1/4", який мають редуктори тиску
Вузол поруч із насосом	Гліцериновий манометр Thermo Alliance Forte	Корпус Ø63, шкали від 4 до 16 бар
Врізка знизу в трубу	Нижнє підключення: Icma 244, Standart SD170, Forte TAF170	Шкала має бути спрямована до оператора
Щит, колектор, група безпеки	Заднє підключення: Icma 243, Standart SD171, Forte TAF171	Для котла зручно брати готові групи безпеки котла з місцем під манометр

Монтаж і суміжні прилади

WIKA радить ставити перед манометром запірний пристрій, щоб перевіряти нульове положення стрілки й міняти прилад без зливу системи, а на паропроводах додавати сифон для захисту вимірювального елемента. Різьба в усіх моделей однакова, 1/4", тож для іншого штуцера потрібен перехідник. Різьбу ущільнюють стрічкою чи ниткою, а закручують прилад ключем за шестигранник, а не за корпус, щоб не пошкодити механізм.

Якщо разом із тиском треба контролювати й температуру теплоносія, зручніше поставити один прилад, ніж два: термоманометри поєднують обидві шкали в одному корпусі. Окремі термометри ставлять на подачу й повернення котла, а облік споживання води ведуть лічильники для води.

Купити манометр для котла й водопроводу з доставкою по Україні: ціна, доставка й підбір

Купити манометр можна онлайн з доставкою по Україні або в магазинах Аквамайстер у Ковелі.

Сухі й гліцеринові манометри на шкали від 4 до 16 бар дозволяють підібрати прилад і для котла, і для водопроводу.
Наявність манометрів із різними шкалами перевіряємо перед відправкою.
Доставка Новою Поштою в будь-яке місто України, один-три дні в дорозі.
Ковельські клієнти забирають прилади з магазину на вул. Ветеранів, 3.
Оплатити можна карткою або готівкою в магазині, компаніям виставляємо рахунок. Монтажним бригадам готуємо документи на партію приладів.
Консультант допоможе вибрати шкалу й тип підключення під тиск вашої системи.
