Розподільні колектори

Бажаєте купити розподільні колектори

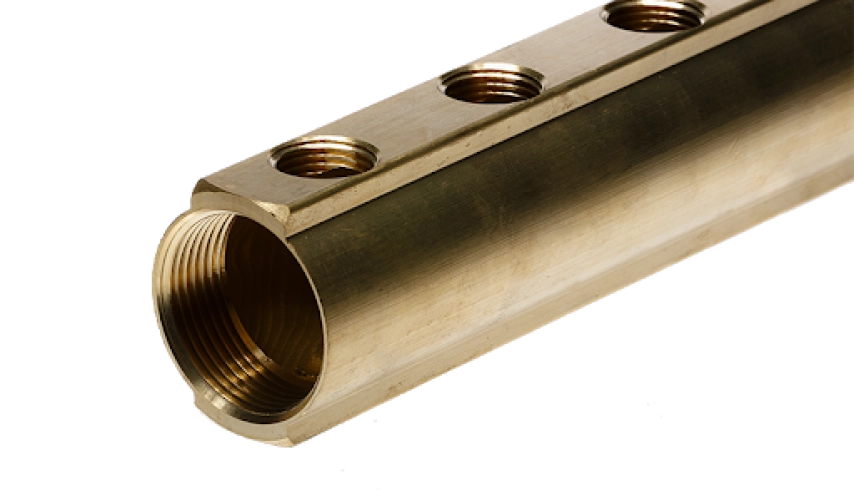

Розподільні колектори - вузли, які розводять один подавальний трубопровід на кілька окремих контурів, щоб кожен прилад отримав власну лінію. Група налічує 91 позицію та чотири напрями, причому вибір визначає не стільки матеріал корпусу, скільки кількість виходів разом із способом регулювання витрати. Міжосьова відстань виходів у більшості серій становить 50 мм, тому довжина виробу зростає пропорційно числу контурів.

Аквамайстер пропонує колектори для опалення на 2-12 виходів, колектори водопровідні з кульовими кранами на кожному виході, колекторні шафи для внутрішнього та зовнішнього монтажу на 4-16 контурів, а для котельні - насосні групи з термометрами у ручках кранів, також гідравлічні стрілки на 50 та 75 кВт. Бренди: Icma, ASG, Thermo Alliance, SD Plus, Aqua world.

Роль колектора в схемі

Колектор замінює трійникову розводку й вирішує три задачі, які трійник не закриває. Danfoss формулює їх прямо: кожен контур можна перекрити окремо через витратомір або запірний вентиль, контури можна ізолювати для обслуговування та пошуку неполадок, а видиме передналаштування компенсує різну довжину петель. Uponor додає про результат: регулювання витрати по кожній петлі дає рівномірний розподіл тепла замість перегріву близьких приладів.

Регулюють витрату запірно-балансувальними вентилями на подавальній гребінці. У Giacomini такий вентиль має механічне кільце пам'яті та налаштовується ключем, Kv росте від 0,06 за чверть оберту до 1,33 за повного відкриття. Luxor застосовує подвійне регулювання під шестигранник з фіксацією хомутом та Kv від 0,09 за половини оберту до 2,12. Максимальна рекомендована витрата через колектор G1" у того ж виробника - 2350 л/год.

Класифікація напрямів групи

Корпус, тиск, температура

Матеріал корпусу визначає межі режиму. Giacomini застосовує латунь EN 12165 CW617N з робочим діапазоном 5-110 °C та тиском 10 бар, Caleffi для частини серій - латунь EN 1982 CB753S, причому витратомірна гребінка для теплої підлоги нормована вже на 6 бар та 5-60 °C. Нержавіюча сталь дає меншу вагу разом з низькою теплопровідністю, тобто менші втрати тепла через сам вузол. Витратомір Caleffi показує 0-5 л/хв з похибкою ±10 %, а регулювальний вентиль може повністю перекрити контур.

Шафу підбирають під габарит гребінки, а не навпаки. Purmo дає пряме правило відповідності та показує залежність: ширина колекторної групи росте кроком 50 мм на контур, від 203 мм на дві групи до 703 мм на дванадцять. Внутрішні шафи того ж виробника мають шість типорозмірів з монтажною шириною 400-1200 мм, регульованою висотою 690-800 мм та регульованою глибиною 110-160 мм. Зовнішні йдуть з фіксованою висотою 700 мм та глибиною 150 мм, тому їх частіше беруть для реконструкції.

Насосна група та гідравлічне розмежування

Пряма насосна група Afriso містить комбінований вентиль з термометром у ручці на подачі, кульовий кран під насос, на зворотній лінії ще один вентиль з термометром разом з трубкою компенсації довжини та гравітаційним гальмом, а зовні - теплоізоляційний кожух з EPP та настінний кронштейн. Насос у комплект не входить, монтажна довжина під нього - 180 мм. Для DN 32 виробник заявляє kvs 21 м³/год, максимальну температуру 110 °C та тиск 10 бар. Змішувальна версія додає триходовий змішувач: у варіанті Vario kvs перенастроюється під тиском у ряді 2,5; 4; 5; 6; 8; 12 м³/год, а привід має момент 6 Н·м з часом ходу 120 секунд.

Гідравлічна стрілка робить первинне коло котла та вторинне коло системи гідравлічно незалежними. У серії Caleffi SEP4 поєднані чотири функції: гідравлічне розмежування, видалення повітря до рівня мікробульбашок, видалення шламу з частинками від 5 мкм, магнітна сепарація неодимовим магнітом. Підбір виробник прив'язує до витрати: беруть більше з двох значень - первинного або вторинного контуру. Монтаж завжди вертикальний, межі - 10 бар та 0-105 °C з ізоляцією.

Шламовідділювач ставлять поруч. Caleffi вимагає вертикального положення та радить монтаж на зворотній лінії перед котлом, Spirotech формулює те саме як точку входу води в котел чи охолоджувач. Такий вузол захищає насос з теплообмінником та арматуру, бо затримує частинки від 5 мкм, зокрема магнетит, а злив бруду виконують без зупинки системи. Номінальна швидкість потоку для стальних моделей з магнітом у Spirotech заявлена 1,5 м/с.

Саму гребінку розміщують ближче до центру опалюваної площі: так коротшають підводки, а кожне приміщення частіше вкладається в одну петлю. Для шафи потрібен запас по боках гребінки та під трубами, інакше радіус згину труби на вході доведеться зменшувати нижче допустимого.

Купити розподільні колектори з доставкою по Україні: ціна, доставка й умови

• Купити розподільні колектори можна онлайн з доставкою по Україні або в магазинах Аквамайстер у Ковелі.
• Наявність за кількістю виходів і типорозміром шафи показана окремо, тому вузол збирається одразу.
• Колектор Нова Пошта везе на відділення, дорога займає 1-3 дні.
• Забрати колектор можна з двох магазинів у Ковелі: вул. Модеста Левицького, 20 і вул. Ветеранів, 3.
• Оплата безготівкова для компаній і накладеним платежем для приватних покупців.
• Менеджер порахує число контурів із запасом та підбере шафу під габарит гребінки.
