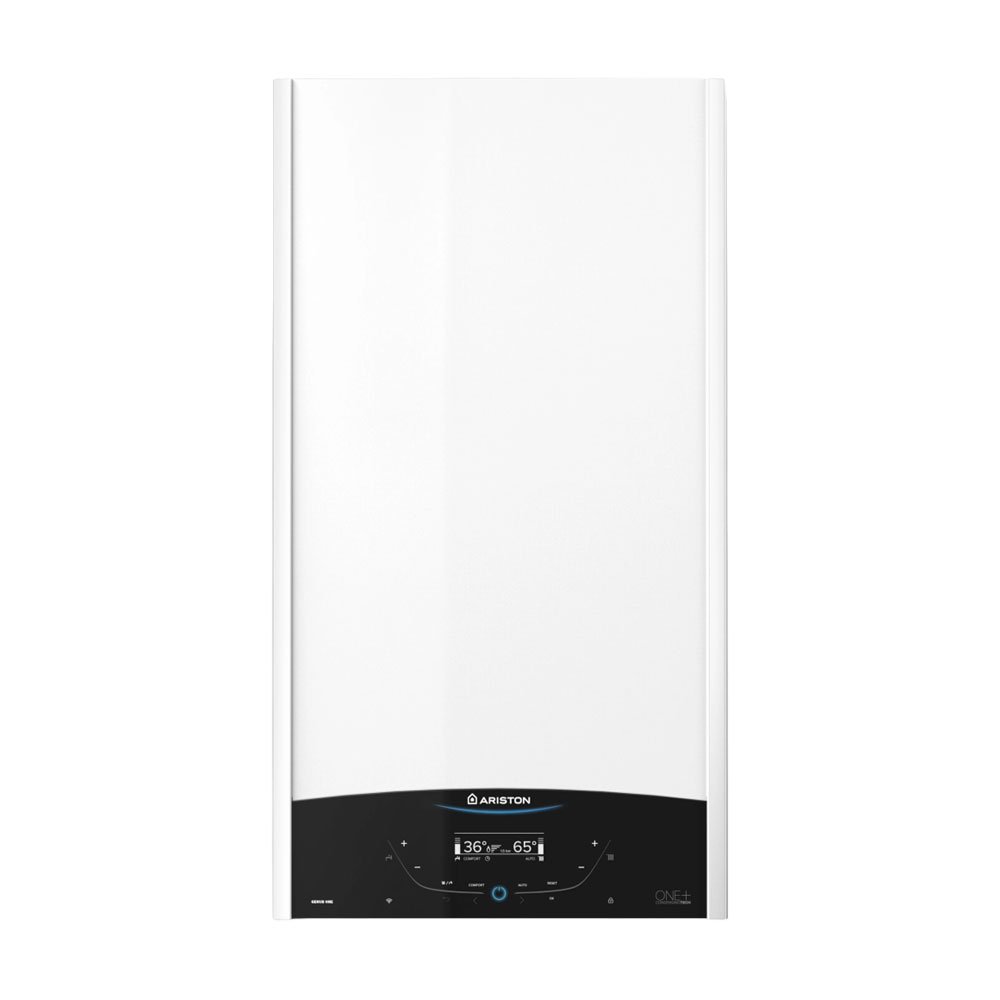

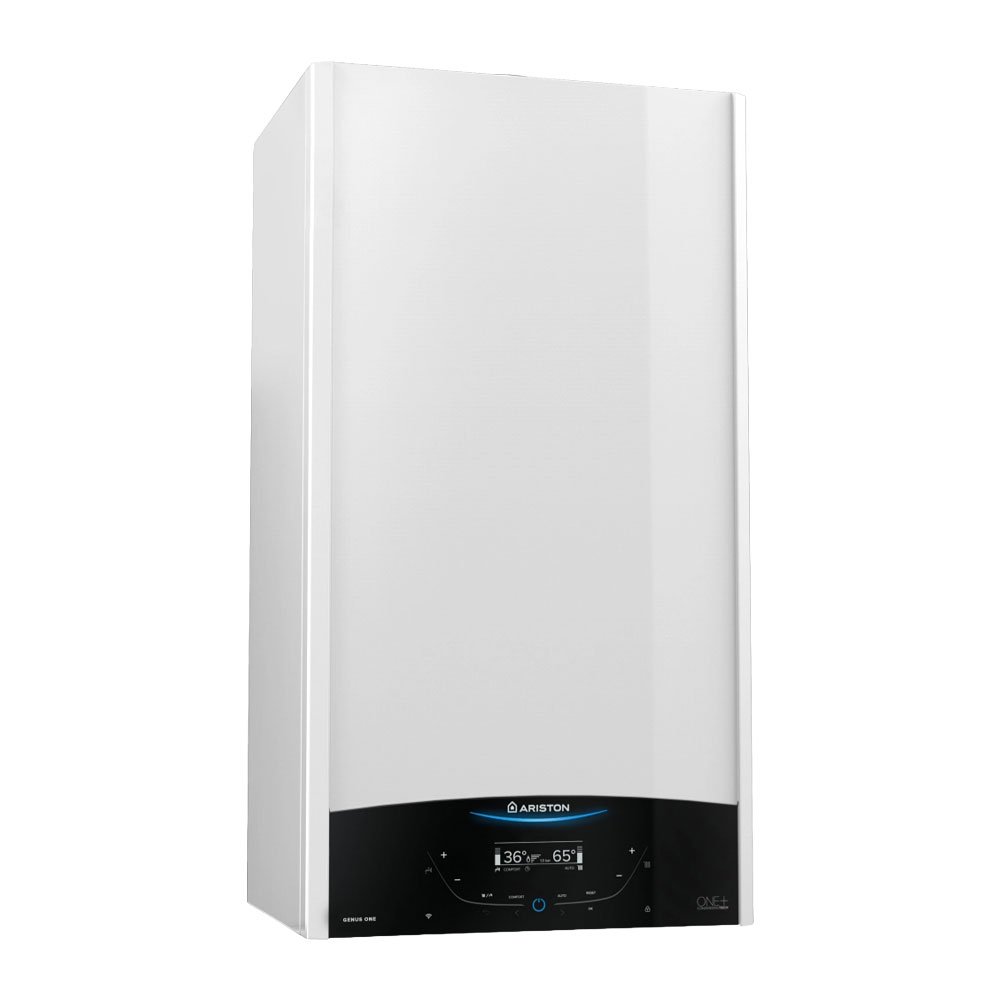

Двоконтурний конденсаційний котел Ariston GENUS ONE+ WIFI 24

• Підключення знизу: контур опалення 3/4", газ 3/4", контур ГВП 1/2".
• Коаксіальний вихід 60/100 або 80/125 мм плюс злив конденсату - обидва виводи планують до навішування котла.
• 24 кВт на площу до 245 м² при мінімальній потужності 2,9 кВт.
• Продуктивність ГВП 12,8 л/хв при нагріві води на 25 °C.

Genus One+ WiFi 24: підключення і обв'язка

На нижній панелі котла п'ять патрубків: подача і зворотка опалення по три чверті дюйма, газ три чверті, вхід холодної та вихід гарячої води по половині дюйма. Genus One+ WiFi 24 підключається до готової обв'язки, і саме її діаметри визначають, скільки перехідників доведеться замовити разом із котлом.

Півдюймовий контур гарячої води типовий для настінних котлів, але розводка в будинку часто йде трубою більшого діаметра, і на виході ставлять перехід. На опаленні три чверті: якщо система зібрана металопластиком двадцятого діаметра, потрібні відповідні фітинги. Газову лінію підключає служба з допуском, і кран перед котлом ставлять обов'язково. Вхід холодної води теж півдюймовий, і на ньому ставлять фільтр механічного очищення: без нього пластинчастий теплообмінник ГВП заростає швидше.

На стіні поруч мають поміститися ще кілька вузлів. Фільтр-грязьовик на зворотці, крани на кожному патрубку для відсічення без зливання системи, кран на газовій підводці. Знизу лишають сантиметрів двадцять запасу: без нього фільтр не почистити й підводки не зняти.

Димохід, конденсат і живлення поруч

Закрита камера бере повітря з вулиці зовнішнім контуром коаксіальної труби, а внутрішнім віддає димові гази. Комплект 60/100 виводиться крізь стіну поруч із котлом; варіант 80/125 беруть при довгій трасі або при переході на роздільну схему. Вертикальний мурований димар цій моделі не потрібен. Довжина траси обмежена паспортом, і кожне коліно з'їдає частину цієї довжини, тому вивід через дві стіни з двома поворотами планують заздалегідь.

Конденсат - друга труба, про яку забувають на етапі розмітки. Конденсаційний котел зливає кислувату воду весь сезон, і її виводять у каналізацію через сифон, з ухилом на всій довжині. Ділянка по неопалюваному приміщенню замерзає, тому трубку або утеплюють, або ведуть усередині.

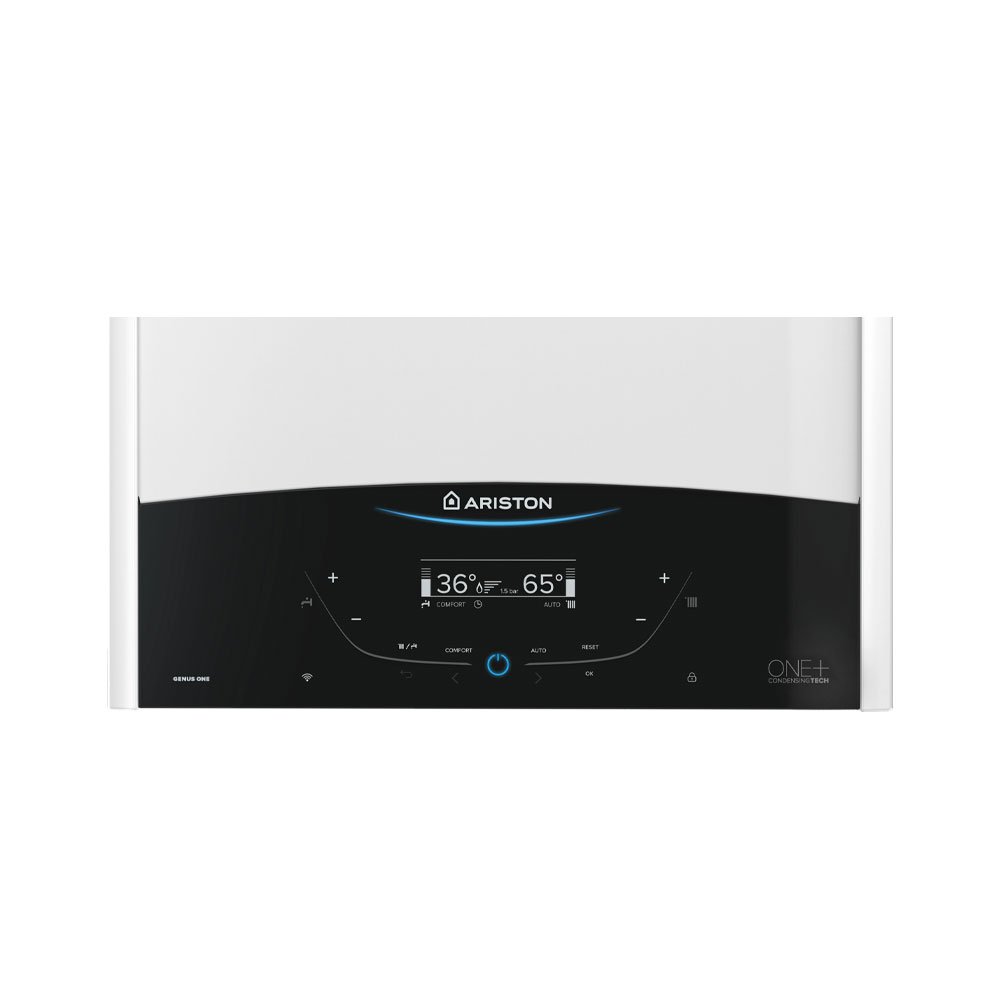

Живлення звичайне, двісті тридцять вольт, споживання близько вісімдесяти ватів, тож розетка поруч із котлом потрібна в будь-якому разі. Клас захисту IPX5D дозволяє встановлення в котельні з вологим повітрям, але не в бризках над мийкою. Керування електронне з Wi-Fi: розклад і температура задаються із застосунку, а модуляція від трьох кіловат тримає прилад на довгих циклах, коли будинок уже прогрітий. Потужності вистачає приблизно на двісті сорок квадратів розрахункової площі, а гарячої води виходить близько тринадцяти літрів за хвилину при нагріві на двадцять п'ять градусів.

Ключові характеристики Ariston Genus One+ WiFi 24

• Тип котла: Конденсаційний
• Кількість контурів: 2
• Теплова потужність, кВт: 24
• Мінімальна теплова потужність, кВт: 2,9
• Опалювальна площа до, м²: 245
• ККД, %: 97,9
• Продуктивність ГВП, л/хв: 12,8
• Тип камери згоряння: Закрита
• Діаметр підключення димоходу, мм: 60/100, 80/125
• Діаметр підключення контуру опалення: 3/4"
• Діаметр підключення газу: 3/4"
• Діаметр підключення контуру ГВП: 1/2"
