Реле протоку

Каталог реле протоку води

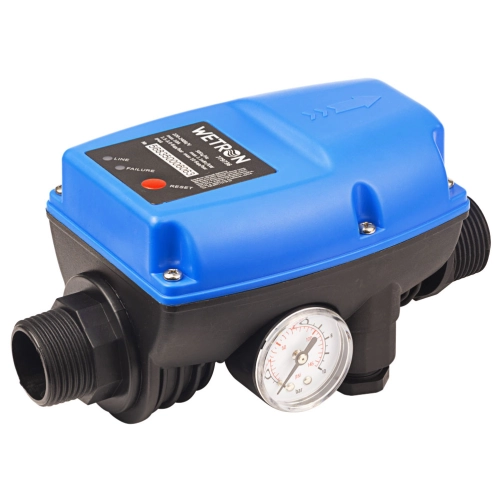

Реле протоку - пристрій, що фіксує, рухається рідина в трубі чи ні, і передає відповідний сигнал на керуючу автоматику. Датчик потоку захищає насос від роботи без води, вмикає і вимикає котел чи бойлер тільки тоді, коли реально відкрито кран, а ще сигналізує про аварійні ситуації в системі. Реле протоку потрібне практично в будь-якій системі водопостачання, де насос або нагрівальний елемент не мають працювати вхолосту. У парі з флюсостатом для захисту насосів часто ставлять реле тиску, яке відповідає за тиск у мережі.

Реле протоку відрізняється від реле тиску самим принципом роботи - воно реагує саме на рух рідини, а не на статичний тиск у трубі. Тому датчик потоку незамінний у системах із нестабільним тиском або там, де потрібна швидка реакція на початок водорозбору. Ціна залежить від конструкції, допустимих параметрів середовища та діаметра підключення. Для повного захисту насосного обладнання флюсостат зазвичай ставлять разом із реле захисту від сухого ходу, яке вимикає насос, коли рівень води падає нижче допустимого.

Як обрати реле протоку

• Конструкція реле протоку впливає і на точність спрацювання, і на те, де його можна застосовувати. Найпоширеніший варіант - лопатевий датчик: усередині труби стоїть невелика лопать, яка відхиляється під тиском потоку і замикає або розмикає контакт. Поршневий флюсостат реагує на різницю тиску між входом і виходом і точніше працює при невеликих витратах води. У магнітного чи індуктивного датчика взагалі немає рухомих частин у зоні контакту з водою, тому він довше служить у забруднених середовищах. Для більшості побутових систем водопостачання й опалення оптимальний варіант - лопатеве реле, воно вигідне за співвідношенням ціни та надійності.
• Поріг спрацювання за витратою - один із головних параметрів при виборі. Це та мінімальна витрата рідини, при якій датчик змінює стан контакту, зазвичай від 0,3 до 3 л/хв залежно від моделі. Для циркуляційного насоса в опаленні вистачить порогу 0,5-1 л/хв, а для насосної станції питного водопостачання краще брати 1,5-2,5 л/хв. Якщо поріг занизити, реле спрацьовуватиме на будь-яке дрібне коливання тиску, а якщо зависокий - вимкнення при падінні витрати відбудеться із затримкою. Моделі з регульованим порогом коштують дорожче, зате систему можна тонше підлаштувати під конкретні умови.
• Допустимі параметри середовища показують, для яких систем підходить та чи інша модель. У більшості побутових флюсостатів максимальна температура рідини - 60-90°C, цього вистачає для гарячого водопостачання і низькотемпературного опалення. Якщо теплоносій гарячіший за 90°C, потрібні окремі моделі з жаростійким корпусом і ущільненнями. Стандартні датчики потоку розраховані на тиск до 10 бар, чого вистачає для більшості приватних об'єктів. Варто також звернути увагу на матеріал корпусу - латунь підійде для питної води, а пластик тільки для технічної. Заодно зручно підібрати й насосне обладнання, з яким працюватиме флюсостат - для цього подивіться автоматику для насосів.
• Діаметр приєднання і напрямок монтажу мають збігатися з трубопроводом і схемою встановлення. Найчастіше зустрічаються різьбові приєднання G 1/2", G 3/4" і G 1" - цього достатньо для більшості побутових труб. Лопатеві датчики монтують горизонтально або вертикально, з урахуванням напрямку потоку - стрілка на корпусі показує, куди має текти вода. До реле протоку і після нього бажано залишити прямий відрізок труби довжиною хоча б 5 діаметрів, щоб потік був рівномірним, без турбулентності. Реле протоку зручно брати одразу разом з іншою автоматикою - наприклад, для насосних станцій чи циркуляційних насосів, де захист від сухого ходу потрібен для тривалої роботи.

Порівняння типів реле протоку води за конструкцією та параметрами

Купити реле протоку в Україні

На aquamaster.net.ua представлені реле протоку води різних типів і діаметрів підключення - для систем водопостачання, опалення та захисту насосів. Ціни на сайті актуальні, а детальні характеристики допоможуть підібрати флюсостат під конкретні параметри вашої системи.

Менеджери підкажуть, який поріг спрацювання і тип датчика підійде саме для вашого обладнання. Доставка по всій Україні, оплата при отриманні. Замовляючи реле протоку тут, ви отримуєте сертифікований пристрій із гарантією, перевірений у реальних умовах експлуатації.
