Попередньоізольовані фітинги Austroflex в Україні

Попередньоізольовані фітинги

Питання, які часто задають

Якими фітингами з'єднують попередньоізольовані труби?

Основний тип це затискні фітинги під трубу зі зшитого поліетилену: з зовнішньою різьбою для підключення до колектора чи котла, з переходом під приварку до сталевої труби й у вигляді з'єднувальних муфт для нарощування траси. Окремо йдуть кінцеві ущільнення у вигляді термоусадкових ковпаків. Усі ці елементи працюють із робочою трубою, а не з оболонкою, тому ізоляцію в місці з'єднання відновлюють окремо.

Чи можна робити з'єднання під землею?

Технічно можна, але правило практики таке: усе, що можна, виводять у будівлю або в колодязь. Причина проста: під землею з'єднання недоступне для огляду, а витік у теплотрасі виявляють зазвичай за падінням тиску й за талою плямою на снігу, тобто вже тоді, коли треба копати. Оскільки сама труба постачається бухтами, трасу до будинку в більшості випадків прокладають одним відрізком узагалі без з'єднань.

Навіщо потрібні термоусадкові ковпаки?

Це кінцеві ущільнення, які герметизують торець ізоляції там, де труба заходить у будівлю чи в колодязь. Без них волога потрапляє всередину оболонки й поступово просочує ізоляцію по всій довжині, після чого вона перестає працювати, і траса починає гріти грунт. Ковпаки бувають окремо для одинарних і для подвійних труб, а підбирають їх за двома розмірами: діаметром оболонки й діаметром робочої труби.

Як підібрати фітинг за розміром?

Потрібні діаметр і товщина стінки робочої труби, бо затискний фітинг працює саме по ній: позначення на кшталт тридцять два на два й дев'ять означає зовнішній діаметр і товщину стінки. Далі визначають тип приєднання з іншого боку: різьба потрібного розміру, патрубок під приварку відповідного діаметра або друга затискна сторона для муфти. Для ковпаків додатково міряють зовнішній діаметр оболонки.

Каталог попередньоізольованих фітингів

Попередньоізольовані фітинги - з'єднувальні елементи для гнучких теплоізольованих труб: затискні муфти для робочої труби та термоусадкові ковпаки, якими герметизують зовнішню оболонку на стику. Без них два відрізки труби не з'єднати так, щоб оболонка з ізоляцією залишилася суцільною.

Каталог сформований з продукції Austroflex і налічує 45 позицій у п'яти групах. Затискні з'єднувальні муфти охоплюють розміри від 25×2,3 до 125×11,4 мм. Термоусадкові ковпаки є окремо для одинарних труб, від 90/1x40-25 до 250-225/1x160-140, і для подвійних, від 90/2x32-20 до 250-225/2x75. Різьбові затискні фітинги для PE-X труби мають діаметри від 20 до 125 мм з різьбою від 3/4" до 5", а фітинги з переходом під зварювання йдуть із патрубком від 27 до 114 мм.

Чому стик вимагає окремого комплекту

На заводі труба виходить з готовою ізоляцією, але в місці з'єднання її немає: там робочі труби стикують механічно, а порожнину муфти доводиться заповнювати пінополіуретаном уже на трасі. Дослідники Гамбурзького університету HCU прямо описують цей порядок і зазначають, що щільність пінополіуретану в залитій муфті виходить навіть вищою, ніж у заводській трубі.

Герметичність стику визначає строк служби всієї теплотраси. Якщо вода потрапляє під оболонку, ізоляція намокає, у трубопроводі з'являються механічні слабкі місця й погіршується теплопередача. Саме тому виробники перевіряють муфтові вузли на водонепроникність: REHAU заявляє випробування своєї системи до 5 м водяного стовпа за EN 489 з підвищеними вимогами, BRUGG для своїх термомуфт наводить перевірку тиском 0,3 бар протягом трьох хвилин.

Вимоги й методи випробувань стикових з'єднань для підземних водяних теплових мереж задає стандарт EN 489-1. Він стосується саме з'єднань між заводськими трубами й арматурою, тобто того вузла, який монтажник збирає вручну.

Вузол	Як влаштований	Для якого випадку

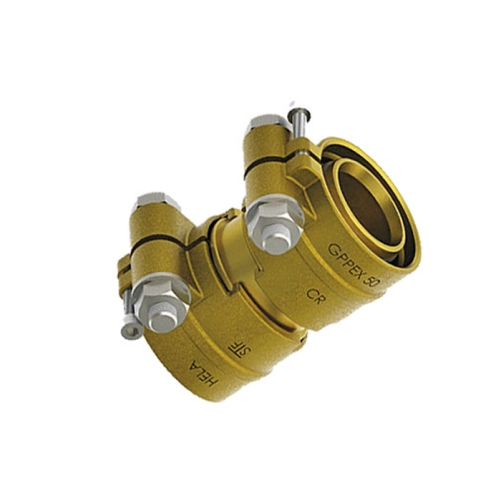

Затискна з'єднувальна муфта	Механічне з'єднання двох робочих труб без зварювання	Для стикування двох бухт на довгій трасі

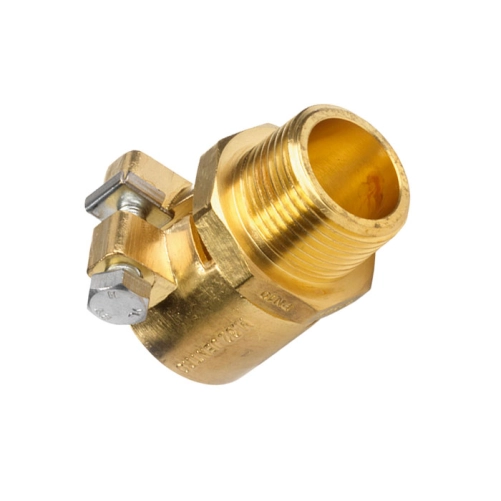

Різьбовий затискний фітинг	Перехід з PE-X труби на зовнішню різьбу від 3/4" до 5"	Для вводу в котельню чи приєднання до арматури
Фітинг з переходом під зварювання	Затискна частина на трубу й патрубок під приварку	Для врізки у стальний трубопровід

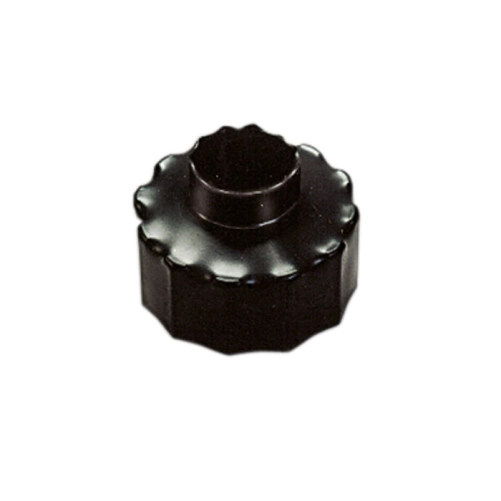

Ковпак для одинарної труби	Термоусадкова манжета на одну робочу трубу в оболонці	Для трас, де подачу й зворот прокладають окремими бухтами
Ковпак для подвійної труби	Манжета з двома виходами під трубу double	Для подвійних труб, де обидві лінії в одній оболонці

Як збирають і усаджують стик

Робочу трубу з'єднують затискним фітингом, і зварювати сам PE-X не потрібно: з'єднання чисто механічне. Виробник гнучких теплоізольованих систем Thermaflex для своїх компресійних фітингів радить затягувати гільзу поступово, даючи трубі осісти, а через 30 хвилин підтягнути винти ще раз і лише потім робити опресовку. Зварювання застосовують тільки до патрубка перехідного фітинга, а не до самої робочої труби.

Ковпак усаджують нагріванням. Cellpack у загальних правилах роботи з термоусадкою вказує температуру усадки 120-140 °C і м'яке жовте полум'я газового пальника, REHAU радить спершу прогріти поверхню приблизно до 60 °C і забезпечити перекриття манжети щонайменше 70 мм. Ознака правильної усадки проста: матеріал ліг щільно, без складок, а клей виступив по краях манжети. BRUGG радить перед опресовкою дати зоні усадки охолонути нижче 40 °C.

Самі бухти різних діаметрів охоплює група труби попередньоізольовані, а повний перелік обладнання для підземних теплових мереж об'єднує категорія труби та фітинги для теплотрас. Для ділянок, що проходять у приміщенні, замість заводської ізоляції беруть утеплювач для труб.

Для холодної води без підігріву підійдуть поліетиленові труби та фітинги, де з'єднання роблять компресійними фітингами. Закріпити трубопровід після вводу в будинок допомагають хомути та кріпильні елементи.

Купити попередньоізольовані фітинги з доставкою по Україні: ціна, доставка й підбір

Купити попередньоізольовані фітинги можна онлайн з доставкою по Україні або в магазинах Аквамайстер у Ковелі.

Муфти, ковпаки й перехідні фітинги Austroflex на діаметри від 20 до 125 мм закривають усі стики однієї траси.
Наявність усіх 45 позицій менеджер підтверджує до оплати, бо розміри беруть комплектом.
Нова Пошта доставляє замовлення у відділення чи поштомат за один-три дні.
У Ковелі фітинги видаємо на вул. Модеста Левицького, 20 або на вул. Ветеранів, 3.
Оплатити можна карткою онлайн, а для монтажних організацій виставляємо рахунок.
Консультант порахує, скільки муфт і ковпаків потрібно на вашу кількість стиків.
